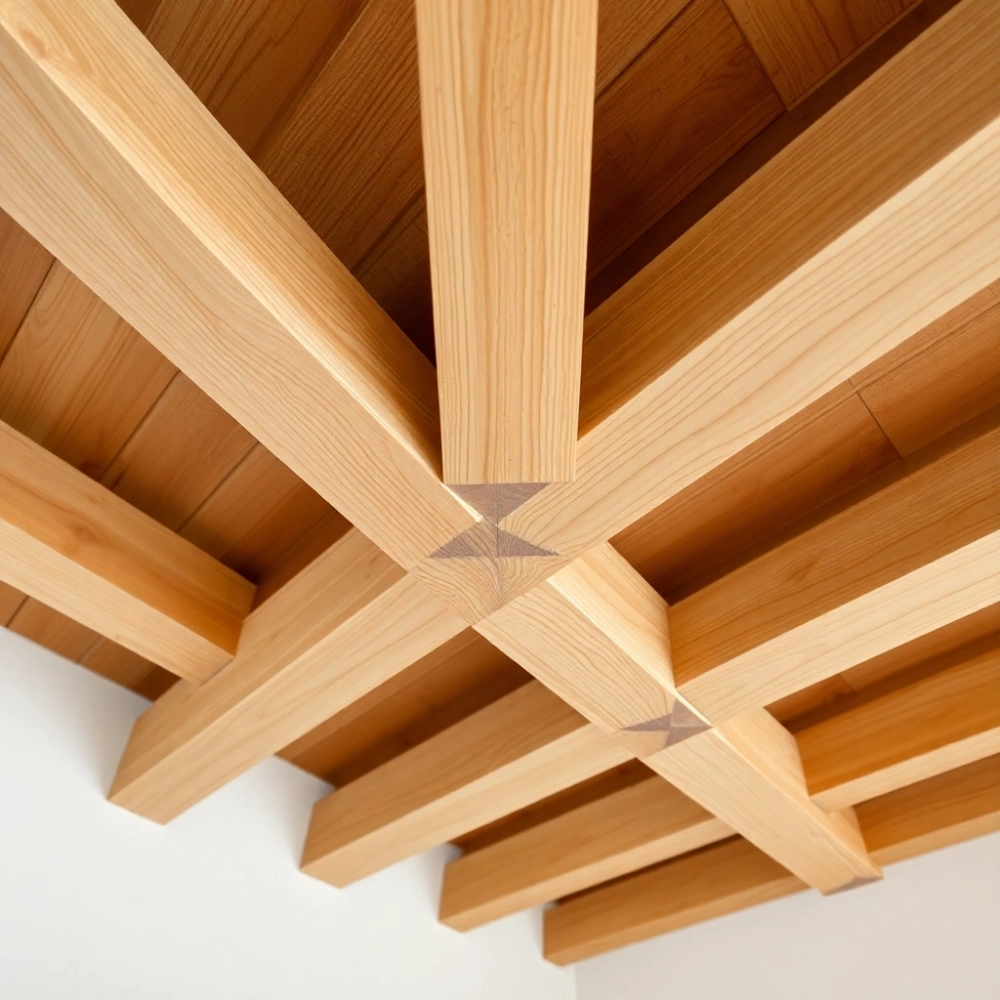

Jakie belki na strop drewniany 9 m? Konkretny dobór bez zgadywania

Dobór belek na strop drewniany o rozpiętości 9 m to jedna z tych decyzji, w których błąd kosztuje nie tysiące, a dziesiątki tysięcy złotych. Zbyt mały przekrój ugina się pod meblami, mokre drewno skręca w ciągu roku, a brak impregnacji zaprasza grzyby i owady. W tym tekście znajdziesz konkretne liczby, normy i wzory, które pozwolą Ci rozmawiać z konstruktorem jak równy z równym, a nie jak klient, który właśnie przeczytał trzy losowe wpisy na forum.

• Wymiarowanie belek na strop drewniany 9 m przekroje, rozstaw i wzór L/20
• Gatunki drewna i klasy wytrzymałości co naprawdę wytrzyma 9 m
• Wilgotność drewna i impregnacja chemia, która decyduje o trwałości
• Montaż stropu belkowego krok po kroku + najczęstsze błędy inwestorów
• Strop belkowy w domach modułowych i szkieletowych co innego niż w tradycyjnym budownictwie
• Checklista odbioru stropu 8 punktów, które musisz sprawdzić

Wymiarowanie belek na strop drewniany 9 m przekroje, rozstaw i wzór L/20

Rozpiętość 9 m to już poważne wyzwanie dla litego drewna. Kluczowa zasada, którą stosuje się w szacunkach wstępnych, mówi, że minimalna wysokość belki powinna wynosić L/20, czyli 9 m ÷ 20 = 45 cm. Dla stropów poddasza mieszkalnego, gdzie ugięcie jest bardziej odczuwalne, przyjmuje się L/15, co daje 60 cm. To wartości wyjściowe, zanim projektant naniesie rzeczywiste obciążenia.

Przekroje orientacyjne dla rozpiętości 4-7 m

Poniższa tabela pokazuje typowe przekroje dla stropów mieszkalnych, w których obciążenie użytkowe waha się od 1,5 do 2,5 kN/m². Przy rozstawie belek co 60 cm i drewnie klasy C24 to rozsądne minimum, od którego zaczyna się rozmowę z konstruktorem.

Przy 9 m sama sosna w klasie C24 wymagałaby przekroju rzędu 16 × 45 cm albo nawet 18 × 50 cm. Takie belki istnieją, ale ich ciężar własny zaczyna zjadać nośność, a transport i montaż stają się logistycznym koszmarem. W tym momencie wchodzi drewno klejone warstwowo BSH.

Belki BSH powstają przez sklejenie lameli świerkowych lub sosnowych, dzięki czemu można uzyskać przekroje 12 × 36 cm, 14 × 40 cm, a nawet 16 × 48 cm przy rozpiętości 9 m. Klejone warstwy eliminują naturalne wady drewna (sęki, pęknięcia), a klasa wytrzymałości GL24h lub GL28h gwarantuje przewidywalne parametry. Jednocześnie moduł sprężystości BSH jest o 15-20% wyższy niż litego drewna tej samej klasy, co przekłada się na mniejsze ugięcie.

Rozstaw belek i jego wpływ na przekrój

Rozstaw 60 cm to dziś standard, bo pasuje do płyt OSB 18 mm lub płyt MFP stosowanych jako poszycie górne. Zmniejszenie rozstawu do 40 cm pozwala obniżyć przekrój o jeden rozmiar, ale zwiększa zużycie drewna o 50%. Z kolei rozstaw 80 cm wymaga grubszej belki i grubszej płyty (22 mm), co w domu modułowym szkieletowym potrafi dać lepszą akustykę, bo cięższe stropy lepiej tłumią dźwięki.

Przy stropie 9 m w praktyce najczęściej stosuje się rozstaw 50-60 cm i przekroje BSH 14 × 40 cm lub 12 × 44 cm. Wszystko poniżej tej wartości wymaga już indywidualnej analizy, najlepiej z użyciem oprogramowania typu RFEM lub Robot. Wzór L/20 to kij pomocniczy, nie wyrocznia.

Nie stosuj tabelek z forów budowlanych. Każdy strop ma inną kombinację obciążeń stałych (podłoga, sufity, instalacje), użytkowych (meble, ludzie) i klimatycznych (śnieg, wiatr). Konstruktor musi to policzyć, nie Ty.

Gatunki drewna i klasy wytrzymałości co naprawdę wytrzyma 9 m

Nie każde drewno konstrukcyjne jest sobie równe. Sosna i świerk to Polska klasyka, bo są tanie i łatwo dostępne, ale wytrzymałość na zginanie różni się między nimi o 10-15%. Modrzew i dąb wchodzą do gry, gdy potrzebna jest naturalna odporność na wilgoć, co w stropie nad nieogrzewanym poddaszem ma znaczenie.

Porównanie gatunków

Sosna C24 wystarczy, gdy rozpiętość nie przekracza 5 m, a obciążenie użytkowe to standardowe 1,5 kN/m². Przy 9 m albo sięgasz po BSH, albo akceptujesz ogromne przekroje litego drewna, które trudno wnieść na budowę. Modrzew wchodzi do gry, gdy belki stykają się z murem o podwyższonej wilgotności, bo naturalna żywica chroni go przed grzybami lepiej niż sosna.

Dąb jest wytrzymały i piękny, ale ciężki i drogi. Na strop 9 m litego dębu praktycznie się nie stosuje, bo jego moduł sprężystości nie odbiega znacząco od BSH, a cena jest dwu-trzykrotnie wyższa. Dąb króluje za to w słupach, podwalinach i w miejscach, gdzie widać gołym okiem.

KVH (Konstruktionsvollholz) to drewno lite suszone komorowo do wilgotności 15-18%, strugane i fazowane. Występuje w klasach C24 i C30. W odróżnieniu od zwykłej tarcicy nie skręca się po montażu, bo proces suszenia zabija naprężenia wewnętrzne. Dla stropu 9 m KVH sprawdza się w roli podparcia pośredniego i belek obwodowych, ale jako główne nośne elementy przegrywa z BSH ze względu na ograniczenie długości (do 13 m jako łączenie).

Klasy wytrzymałości wg PN-EN 338

Norma PN-EN 1995-1-1 (Eurokod 5) wraz z PN-EN 338 dzielą drewno konstrukcyjne na klasy wytrzymałości oznaczone literą C (dla drewna litego) i GL (dla drewna klejonego). C24 to absolutne minimum dla stropów mieszkalnych, choć w praktyce polscy dostawcy oferują głównie C24 i C30. Im wyższa cyfra, tym większe dopuszczalne naprężenia, ale też wyższa cena za metr sześcienny.

Przy 9 m rozpiętości klasa C24 jeszcze daje radę, ale wymaga przekroju co najmniej 16 × 45 cm. Klasa C30 pozwala zejść do 14 × 40 cm. Różnica w cenie (ok. 10-15%) często zwraca się w mniejszym zużyciu materiału i łatwiejszym montażu.

Wilgotność drewna i impregnacja chemia, która decyduje o trwałości

Wilgotność tarcicy to cichy zabójca stropów. Drewno montowane powyżej 18% zaczyna schnąć w konstrukcji, skręca się, pęka i tworzy szczeliny, przez które ucieka ciepło. Norma PN-EN 336 dopuszcza wilgotność 20% dla drewna konstrukcyjnego, ale warto celować w 15-18%, bo to zakres, w którym drewno jest stabilne wymiarowo.

Suszenie komorowe (w suszarniach przemysłowych) trwa 2-4 tygodnie i schodzi do 12-15%. Suszenie naturalne (na wolnym powietrzu) trwa miesiącami i rzadko schodzi poniżej 18%. Różnica w cenie sięga 20-30%, ale komorowe drewno nie pracuje po montażu, co w stropie o rozpiętości 9 m jest bezcenne. Każdy milimetr skurczu na 9 m przekłada się na centymetr ugięcia.

Kupuj drewno z wilgotnościomierzem. Weź wypożyczony miernik albo kup własny za 80-120 zł. Sprawdź 5-10 losowych belek z dostawy. Jeśli trafi się jedna powyżej 20%, reklamuj całą partię.

Impregnacja ciśnieniowa vs powierzchniowa

Impregnacja ciśnieniowa w autoklawie wtłacza środek ochronny w głąb drewna pod ciśnieniem 8-12 bar. To jedyna metoda, która chroni belki przed grzybami i owadami na dekady, a nie na lata. Powierzchniowa lazura tworzy barierę na zewnątrz, ale gdy pojawi się pęknięcie, grzybnia wchodzi do środka bez przeszkód.

Przy stropie 9 m, gdzie wymiana belki to katastrofa budżetowa, warto zapłacić za impregnację ciśnieniową. Klasa N1 (norma EN 335) chroni przed grzybami, N2 dodatkowo przed owadami, N3 to ochrona w ekstremalnych warunkach (woda, kontakt z gruntem). W stropie nad suchym poddaszem wystarcza N1, nad garażem albo piwnicą już N2.

Środki ochrony co kiedy

Olej lniany penetruje drewno i utwardza się od wewnątrz, tworząc elastyczną warstwę odporną na pękanie. Sprawdza się na belkach widocznych, bo nie tworzy filmu, który łuszczyłby się z czasem. Lazura akrylowa lub alkidowa z filtrem UV to standard dla stropów, gdzie ważny jest kolor i łatwość odnowienia co 3-5 lat. Lakiery tworzą twardy, nieprzepuszczalny film, ale pod nim drewno nie oddycha, co w wilgotnych warunkach prowadzi do gnicia.

Impregnaty solne (boranowe, miedziowe) działają grzybobójczo i owadobójczo, ale nie chronią przed wodą. Dlatego zawsze łączy się je z warstwą hydrofobową. Cykliczność konserwacji to 3-5 lat dla lazur, 5-7 lat dla olejów, 10-15 lat dla impregnatów ciśnieniowych.

Montaż stropu belkowego krok po kroku + najczęstsze błędy inwestorów

Nawet idealnie dobrane belki można zepsuć montażem. Strop 9 m nie wybacza błędów, bo ugięcie widać gołym okiem, a naprawy wymagają demontażu podłogi, sufitu i wszystkiego, co do tej pory na nim postawiono.

Przygotowanie

Zanim pierwsza belka trafi na mur, potrzebujesz poziomicy laserowej, wilgotnościomierza, wiertarko-wkrętarki, kluczy dynamometrycznych do dokręcania kotew, kotew chemicznych lub mechanicznych, kątowników montażowych i poduszek elastomerowych. Poduszki to nie fanaberia rozkładają obciążenie punktowe na większą powierzchnię i kompensują drobne nierówności muru. Bez nich belka może pęknąć w miejscu podparcia.

Etapy montażu

1. Pomiar i wyznaczenie osi. Rozstaw belek oznacz na murze co 60 cm (lub 50 cm, jeśli tak projekt przewiduje). Użyj sznurka traserskiego, nie ołówka. Błąd 2 cm na 9 m rozpiętości oznacza, że belki nie będą równoległe, a płyta poszycia będzie się klinować.

2. Podparcie. Każda belka leży na poduszce elastomerowej o grubości 5-10 mm, umieszczonej na warstwie zaprawy wyrównawczej. Poduszki mają twardość Shore A 50-70. Dzięki nim belki nie skrzypią i nie przenoszą dźwięków uderzeniowych na ściany.

3. Rozstaw. Pierwsza i ostatnia belka musi leżeć 2-3 cm od ściany, bo inaczej nie ma miejsca na szczelinę dylatacyjną. Rozstaw utrzymujesz za pomocą listewek dystansowych, które usuwasz po zamontowaniu wszystkich belek.

4. Mocowanie. Każda belka łączona jest ze ścianą za pomocą kotwy kątowej lub wmurowanego pręta. W stropach nad piwnicą stosuje się kotwy mechaniczne, w drewnianych szkieletach wkręty ciesielskie 8 × 160 mm. Połączenie musi przenieść siły poziome (wiatr, skurcz), nie tylko pionowe.

5. Kontrola poziomu. Sprawdź każdą belkę poziomicą laserową. Tolerancja to ±2 mm na 1 m i ±5 mm na całą rozpiętość. Późniejsze korekty są kosztowne, bo wymagają podkładania klinów lub heblowania.

Top 5 błędów montażowych

Belki bez poduszek. Skutek: skrzypienie, pęknięcia w podparciu, przenoszenie drgań. Rozwiązanie: zawsze stosuj elastomer o odpowiedniej twardości.

Mokre drewno (powyżej 20%). Skutek: skurcz po sezonie grzewczym, pęknięcia, ugięcie o 1-2 cm. Rozwiązanie: pomiar wilgotnościomierzem przed montażem.

Za mały przekrój. Skutek: ugięcie przekraczające L/300, pęknięcia sufitu, wrażenie „mokrego" stropu przy chodzeniu. Rozwiązanie: obliczenia konstruktora, nie tabelka z poradnika.

Brak stężeń bocznych. Skutek: belki obracają się pod obciążeniem, co dramatycznie obniża nośność. Rozwiązanie: stężenia z desek 25 × 100 mm w rozstawie co 1,5 m.

Brak szczeliny dylatacyjnej przy ścianach. Skutek: drewno nie ma miejsca na rozszerzanie, ściany pękają, sufit się odkształca. Rozwiązanie: 2-3 cm luzu z wypełnieniem z wełny mineralnej.

Brak stężeń bocznych to najczęstsza przyczyna awarii stropów drewnianych w Polsce. Belka pracuje jak wolnostojący element, a nie jako część tarczy. Nośność spada wtedy kilkukrotnie.

Strop belkowy w domach modułowych i szkieletowych co innego niż w tradycyjnym budownictwie

W domach prefabrykowanych strop belkowy 9 m to niemal standard, bo moduły przyjeżdżają na budowę z fabryki. Belki dwuteowe (typu I-joist) łączą pasy górny i dolny z litego drewna albo LVL z płytą OSB jako środnikiem. Są o 30-50% lżejsze od litego drewna, a przy tej samej nośności mają mniejszy przekrój.

Belka dwuteowa o wysokości 40 cm i belka lita 10 × 40 cm ważą zupełnie inaczej. Pierwsza około 8-10 kg/mb, druga 18-20 kg/mb. Różnica przy 9 m daje kilkaset kilogramów mniej na strop. W domu modułowym, gdzie konstrukcja wisi na dźwigu, ma to realne znaczenie dla projektu.

Ugięcie i akustyka

Norma Eurokod 5 dopuszcza ugięcie stropu L/300 do L/500 w zależności od funkcji. L/300 przy 9 m oznacza 3 cm, co czuć pod stopami. L/500 to 1,8 cm, już komfortowo. Osiągnięcie L/500 wymaga stropu o masie co najmniej 80-120 kg/m², co oznacza ciężkie poszycie (płyty cementowo-włóknowe 25 mm) i warstwę podsypki lub wylewki suchej.

Akustyka stropu belkowego w domu modułowym to temat-rzeka. Sufit podwieszany na wibroizolowanych wieszakach (typu sylomer lub sylodyn) obniża przenoszenie dźwięków uderzeniowych o 15-20 dB. Wypełnienie przestrzeni między belkami wełną mineralną 150-200 mm tłumi dźwięki powietrzne. Efekt końcowy to strop, pod którym słychać jedynie basy z sąsiedniego pokoju, a nie rozmowy.

W domu modułowym z belkami dwuteowymi warto poprosić o projekt akustyczny. Kosztuje 1 500-3 000 zł, a różnica w komforcie mieszkania jest nieporównywalna z panelami z pianki 3 cm.

Koszty orientacyjne stropu 9 m

Różnica między sosną a BSH to około 7 000-9 000 zł przy 60 m² stropu. W tej kwocie mieści się spokojniej montaż, mniejsze ryzyko ugięcia, brak skurczu i trwałość na pokolenia. Jeśli budżet pozwala, BSH wygrywa w przedziale 8-12 m rozpiętości.

Checklista odbioru stropu 8 punktów, które musisz sprawdzić

Odbierasz strop, fotografujesz i archiwizujesz. Przy 9 m rozpiętości każdy detal ma znaczenie, a dokumentacja przyda się przy remoncie lub sprzedaży.

• Wilgotność belek. Pomiar w 10 punktach, max 18%. Wynik zapisz z datą.
• Przekroje i rozstaw. Zmierz przekroje w 3 losowych belkach, sprawdź rozstaw taśmą mierniczą.
• Klasa wytrzymałości. Sprawdź oznaczenia na etykietach (C24, C30, GL24h). Brak oznaczeń to czerwona flaga.
• Impregnacja. Obejrzyj powierzchnię, sprawdź certyfikat z autoklawu. Powierzchniowa lazura nie zawsze widać gołym okiem.
• Podparcia. Poduszki elastomerowe na każdym końcu belki, szerokość podparcia min. 8 cm.
• Stężenia boczne. Deski 25 × 100 mm co 1,5 m, zamontowane wkrętami 5 × 80 mm.
• Poziom. Max 5 mm odchyłu na całej długości, max 2 mm na 1 m.
• Połączenia. Kotwy kątowe lub pręty wmurowane na każdym końcu, wkręty dokręcone momentem (nie luzem).

Zrób zdjęcia każdego etapu montażu. Kosztują zero, a przy sprzedaży domu potrafią podnieść zaufanie kupującego o kilka procent. Dokumentacja to Twój sprzymierzeniec.

Dobór belek na strop drewniany 9 m sprowadza się do trzech decyzji: klasa wytrzymałości (C24, C30, GL24h), przekrój (z wzoru L/20 minimum) i rozstaw (50-60 cm). Koszt różnicy między sosną a BSH to 7-9 tys. zł przy 60 m² stropu. W tej kwocie mieści się brak skurczu, mniejsze ugięcie i spokojny sen przez następne 50 lat.

Normy, które warto znać przed rozmową z konstruktorem: PN-EN 338 (klasy wytrzymałości), PN-EN 1995-1-1 (Eurokod 5, wymiarowanie), PN-EN 336 (tolerancje wymiarowe), PN-EN 335 (klasy zagrożenia biologicznego). Wilgotnośćomierz za 80 zł to najlepsza inwestycja, jaką możesz zrobić na budowie. Sprawdź dostawę, odrzuć mokre partie, a strop przetrwa pokolenia.

Przy 9 m rozpiętości BSH wygrywa z litym drewnem niemal zawsze. Modrzew i dąb wchodzą do gry w narożnikach, podporach i tam, gdzie widać belki. Impregnacja ciśnieniowa w autoklawie to standard, nie luksus. A wzór L/20 przyjmij jako punkt wyjścia, nigdy jako wyrocznię. Konstruktor z uprawnieniami, oprogramowanie do obliczeń i dokumentacja to trzy rzeczy, które oddzielają strop, po którym chodzisz spokojnie, od takiego, który zacznie skrzypieć po trzech zimach.

Źródła: PN-EN 338:2016 (klasy wytrzymałości drewna), PN-EN 1995-1-1:2010 (Eurokod 5 projektowanie konstrukcji drewnianych), PN-EN 336:2014 (tolerancje wymiarowe tarcicy), PN-EN 335:2013 (klasy zagrożenia biologicznego), EN 1995-1-1/NA (krajowy załącznik normy), rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
