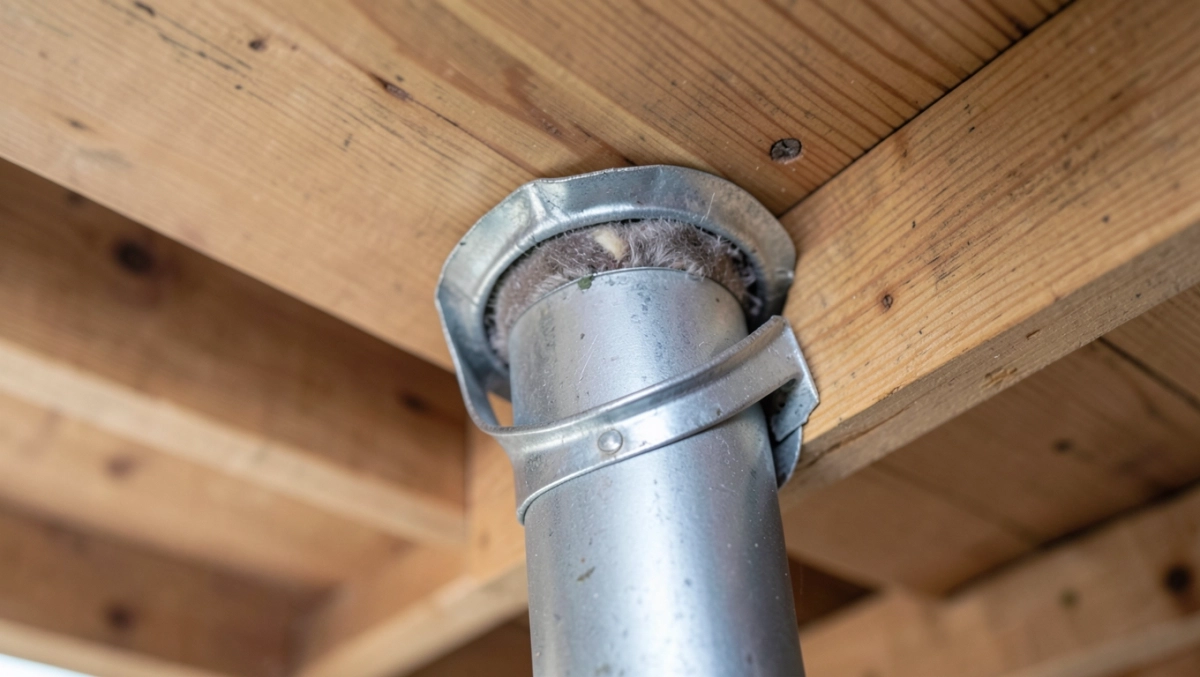

Przejście komina przez strop drewniany – bezpieczne odległości i izolacja
Strop drewniany potrafi oddać dym do salonu w trzydzieści sekund, jeśli komin przechodzi przez niego bez odpowiedniej izolacji ogniochronnej. Pożar zaczyna się cicho, od żarzenia się pyłu w szczelinie między rurą a belką, a kończy na dachu, którego nie da się uratować. Przejście komina przez strop drewniany wymaga precyzji, znajomości normy PN-EN 1856 oraz szacunku dla fizyki cieplnej, bo drewno zaczyna się rozkładać termicznie już przy 250°C, a temperatura spalin przy kominku potrafi przekroczyć 400°C.
- Wymagane odstępy od drewna przy kominie stalowym i ceramicznym
- Ogniochronna izolacja stropu pod komin jakie płyty i wełny zastosować
- Najczęstsze błędy montażowe przy przejściu komina przez strop drewniany
- Odbiór kominiarski przejścia przez strop kiedy wzywać fachowca
Wymagane odstępy od drewna przy kominie stalowym i ceramicznym
Odstęp bezpieczny to nie sugestia producenta, lecz wymóg normy, która mówi wprost: materiały palne muszą znajdować się w określonej odległości od elementów narażonych na kontakt z gorącymi spalinami. Dla komina stalowego izolowanego wełną mineralną minimalny dystans wynosi 50 mm, a dla komina ceramicznego bez izolacji termicznej rośnie on do 100 mm lub więcej, w zależności od klasy temperaturowej urządzenia grzewczego.
Różnica między kominem stalowym a ceramicznym wynika z pojemności cieplnej ścianki. Ceramika nagrzewa się wolniej, ale oddaje ciepło dłużej, dlatego wymaga większej szczeliny wentylowanej. Stal z izolacją z bazaltowej wełny mineralnej rozprowadza temperaturę równomierniej, co pozwala na bezpieczniejsze zbliżenie do konstrukcji drewnianej, lecz tylko wtedy, gdy izolacja jest ciągła i nieprzerwana na całej długości przejścia.
| Typ komina | Minimalny odstęp od drewna | Klasa temperatury spalin | Wymagana izolacja |
|---|---|---|---|
| Stalowy izolowany (dwuścienny) | 50 mm | T450 (≤ 450°C) | Wełna bazaltowa 50 mm |
| Stalowy nieizolowany | 150 mm | T250 | Szczelina wentylowana |
| Ceramiczny izolowany | 80 mm | T400 | Wełna ceramiczna 30 mm |
| Ceramiczny bez izolacji | 100-150 mm | T600 | Brak |
Przy stropie na legarach o grubości 25 cm wybór komina izolowanego staje się koniecznością, bo szczelina wentylowana musi zmieścić się między zewnętrzną ścianką rury a krawędzią belki, a jednocześnie musi zapewniać swobodny przepływ powietrza. Powietrze w szczelinie odprowadza ciepło konwekcyjnie, więc jego obecność obniża temperaturę drewna o 30-40°C w stosunku do ścianki komina, co w praktyce oznacza różnicę między bezpieczeństwem a pożarem.
Ogniochronna izolacja stropu pod komin jakie płyty i wełny zastosować
Izolacja ogniochronna w przejściu komina przez strop drewniany pełni dwie funkcje naraz: blokuje przepływ ciepła do drewna i odprowadza je przez szczelinę wentylowaną. Najczęściej stosuje się płyty krzemianowo-wapniowe (typu Promasil lub Skamol) o grubości 25-50 mm, które wytrzymują temperaturę do 1000°C, nie kurczą się i nie wydzielają toksycznych gazów pod wpływem żaru.
Wełna mineralna bazaltowa o gęstości 80-120 kg/m³ stanowi warstwę izolacyjną między rurą a płytą. Jej włókna odbijają ciepło promieniowania, a jednocześnie tłumią drgania termiczne, które mogłyby uszkodzić kruche płyty ceramiczne. Połączenie płyty krzemianowej od strony drewna i wełny bazaltowej od strony komina tworzy barierę, która w testach ogniowych wytrzymuje 60-90 minut ekspozycji na płomień.
Schemat warstw wygląda następująco: od środka rura kominowa, dalej szczelina wentylowana 30-50 mm, potem wełna bazaltowa 50 mm, na końcu płyta krzemianowo-wapniowa 25 mm, a za nią dopiero drewno stropu. Każda z tych warstw odgrywa swoją rolę, bo sama płyta bez szczeliny wentylowanej kumulowałaby ciepło, a sama wełna bez płyty pozwalałaby na przenikanie żaru w głęb konstrukcji.
| Materiał izolacyjny | Gęstość | Maksymalna temperatura pracy | Cena orientacyjna (PLN/m²) |
|---|---|---|---|
| Płyta krzemianowo-wapniowa 25 mm | 870 kg/m³ | 1000°C | 120-180 |
| Płyta krzemianowo-wapniowa 50 mm | 870 kg/m³ | 1000°C | 220-320 |
| Wełna bazaltowa 50 mm | 100 kg/m³ | 700°C | 45-70 |
| Wełna ceramiczna 30 mm | 128 kg/m³ | 1260°C | 180-250 |
| Płyta gipsowo-włóknowa (ogniochronna) | 1100 kg/m³ | 600°C | 90-140 |
Nie stosuj zwykłej wełny szklanej, bo jej temperatura topnienia wynosi zaledwie 700°C, a po przekroczeniu tej granicy włókna stapiają się w nieprzepuszczalną masę, która przestaje izolować. Równie groźny jest styropian, który pod wpływem temperatury 80°C zaczyna wydzielać toksyczne opary i topi się w ciągu kilku sekund, odsłaniając drewno na działanie płomienia.
Mieszanie elementów systemowych od różnych producentów powoduje utratę gwarancji na cały komin. Każdy system posiada własne świadectwo dopuszczenia, a zmiana choćby jednego adaptera powoduje, że całość przestaje spełniać normę PN-EN 1856.
Najczęstsze błędy montażowe przy przejściu komina przez strop drewniany
Najczęstszy błąd to brak płyty przeciwpożarowej w stropie, bo wykonawca zakłada, że sama szczelina wentylowana wystarczy. Tyle że szczelina działa tylko wtedy, gdy ma wlot i wylot powietrza, a bez płyty ciepło promieniuje bezpośrednio na drewno, omijając obieg konwekcyjny. Drugi błąd, równie powszechny, to modyfikacja elementów systemowych: piłowanie rur, wymiana uszczelek na silikon, skracanie kołnierzy.
Styk komina z grubością stropu to miejsce, w którym najczęściej dochodzi do przegrzania. Komin przechodzi przez belki drewniane w miejscu, gdzie krzyżują się legary, a wykonawca nie pozostawia wystarczającej szczeliny, bo musi zmieścić instalację w istniejącej geometrii. Tymczasem norma wymaga, by komin przechodził przez otwór większy o co najmniej 100 mm w każdą stronę niż zewnętrzna średnica rury, a przestrzeń ta musi być wypełniona materiałem niepalnym.
- Brak płyty przeciwpożarowej lub jej zastąpienie zwykłą sklejką.
- Użycie wełny szklanej zamiast bazaltowej w strefie kontaktu z rurą.
- Brak szczeliny wentylowanej między rurą a izolacją.
- Modyfikacja adapterów systemowych bez zgody producenta.
- Brak dylatacji między kominem a konstrukcją drewnianą.
Przykład z praktyki: przy stropie na legarach 25 cm i kominie o średnicy 180 mm wykonawca pozostawił tylko 30 mm szczeliny, bo tyle mieściło się między belkami. W efekcie temperatura drewna po dwóch godzinach palenia w kominku osiągnęła 180°C, a zwęglenie rozpoczęło się po sześciu miesiącach użytkowania. Prawidłowe rozwiązanie wymagałoby wycięcia fragmentu legara i wstawki stalowej lub zmiany lokalizacji komina.
Przed zamówieniem komina sprawdź, czy producent oferuje płytę systemową dedykowaną do danego modelu. Płyta taka ma już wycięte otwory pod rurę i szczeliny wentylowane, co eliminuje ryzyko błędu wykonawcy.
Odbiór kominiarski przejścia przez strop kiedy wzywać fachowca
Odbiór kominiarski to nie formalność, lecz procedura, która potwierdza zgodność wykonania z normą i przepisami przeciwpożarowymi. Mistrz kominiarski wykonuje pomiary ciągu kominowego, sprawdza odstępy od materiałów palnych, weryfikuje ciągłość izolacji ogniochronnej oraz wpisuje wynik do protokołu, który stanowi dokument wymagany przy ubezpieczeniu nieruchomości.
Wezwanie fachowca jest obowiązkowe w trzech sytuacjach: przy pierwszym uruchomieniu kominka lub pieca, po każdej zmianie przebiegu komina oraz przed podpisaniem umowy ubezpieczenia od ognia. Bez protokołu ubezpieczyciel odmówi wypłaty odszkodowania w razie pożaru, nawet jeśli komin był wykonany prawidłowo, bo brak dokumentu oznacza brak dowodu na spełnienie wymogów bezpieczeństwa.
Sygnały, które powinny skłonić do natychmiastowego kontaktu z kominiarzem, to zapach spalin w pomieszczeniu, ciemne ślady na stropie wokół rury, pęknięcia widoczne na obróbce blacharskiej oraz nadmierne nagrzewanie się elementów drewnianych w pobliżu komina. Każdy z tych objawów wskazuje na nieszczelność lub przegrzanie, a oba stany poprzedzają pożar z wyprzedzeniem od kilku dni do kilku miesięcy.
Mistrz kominiarski dysponuje urządzeniem do pomiaru temperatury powierzchni drewna w strefie przejścia. Granica bezpieczeństwa wynosi 85°C na powierzchni belki, a przekroczenie tej wartości oznacza konieczność natychmiastowego wyłączenia urządzenia grzewczego i korekty izolacji.
Koszt odbioru kominiarskiego waha się od 200 do 400 PLN w zależności od regionu, a protokół zawiera nie tylko pomiary, ale też zalecenia pokontrolne. Jeśli wykonawca odmawia sporządzenia dokumentu lub tłumaczy, że odbiór nie jest potrzebny, lepiej poszukać innego fachowca, bo taka postawa oznacza brak uprawnień lub brak odpowiedzialności za własną pracę.
Komin stalowy izolowany
Sprawdza się przy kominkach i piecach na drewno o mocy do 25 kW. Montaż trwa jeden dzień, a odstęp od drewna wynosi 50 mm. Wymaga szczeliny wentylowanej i płyty systemowej. Nie stosuj go przy kotłach na węgiel, bo spaliny osiągają temperaturę powyżej 600°C.
Komin ceramiczny izolowany
Przeznaczony do kotłów wysokotemperaturowych i kominków o mocy powyżej 25 kW. Odstęp od drewna wynosi 80 mm, a masa całego systemu sięga 200 kg na metr wysokości. Wymaga solidnej podstawy i nie sprawdza się w lekkich konstrukcjach szkieletowych.
Przejście komina przez strop drewniany to element, w którym nie ma miejsca na kompromisy, bo stawką jest bezpieczeństwo domu i jego mieszkańców. Każdy milimetr szczeliny, każda warstwa izolacji i każdy wpis w protokole odbioru mają znaczenie, gdy temperatura rośnie w ciągu sekund, a drewno zaczyna żarzyć się w ciszy. Dobrze wykonane przejście kosztuje kilka tysięcy złotych, ale pozwala spać spokojnie przez następne trzydzieści lat.
Szczegółowe informacje o elementach systemowych i doborze komina do konkretnego urządzenia grzewczego znajdziesz na stronie tutajkominki.pl, gdzie dostępne są konfiguratory ułatwiające dopasowanie średnicy i wysokości do mocy pieca.
Źródła danych: PN-EN 1856 (wymagania dla kominów metalowych), PN-EN 14471 (kominy z tworzyw sztucznych), Warunki Techniczne 2024 (rozporządzenie Ministra Rozwoju i Technologii), dane szacunkowe Państwowej Straży Pożarnej za lata 2020-2023, katalogi producentów systemów kominowych (Promat, Schiedel, Dinak).
