Żebro rozdzielcze w stropie Teriva: kiedy naprawdę jest potrzebne

Strop Teriva żebro rozdzielcze to temat, który spędza sen z powiek niejednemu inwestorowi wpatrzonemu w projekt konstrukcyjny. Wystarczy jedna źle wykonana poprzeczka monolityczna, by cały strop zaczął pracować jak zbiór niezależnych belek, a na suficie pojawiły się rysy biegnące wzdłuż każdej belki stropowej. Zrozumienie mechanizmu klawiszowania i parametrów zbrojenia żebra rozdzielczego to absolutna podstawa, zanim ekipa wejdzie na budowę z wiadrami betonu.

• Czym jest żebro rozdzielcze w stropie gęstożebrowym
• Kiedy stosować żebro rozdzielcze w Terivie rozpiętość i liczba żeber
• Zbrojenie żebra rozdzielczego krok po kroku
• Pręty rozdzielcze w stropach monolitycznych i gęstożebrowych
• Najczęstsze błędy przy żebrze rozdzielczym i jak ich uniknąć
• Koszt i czas wykonania żebra rozdzielczego
• Normy i przepisy dotyczące żebra rozdzielczego
• Kiedy żebro rozdzielcze nie jest potrzebne
• Checklist wykonawcy przed i po betonowaniu żebra rozdzielczego

Czym jest żebro rozdzielcze w stropie gęstożebrowym

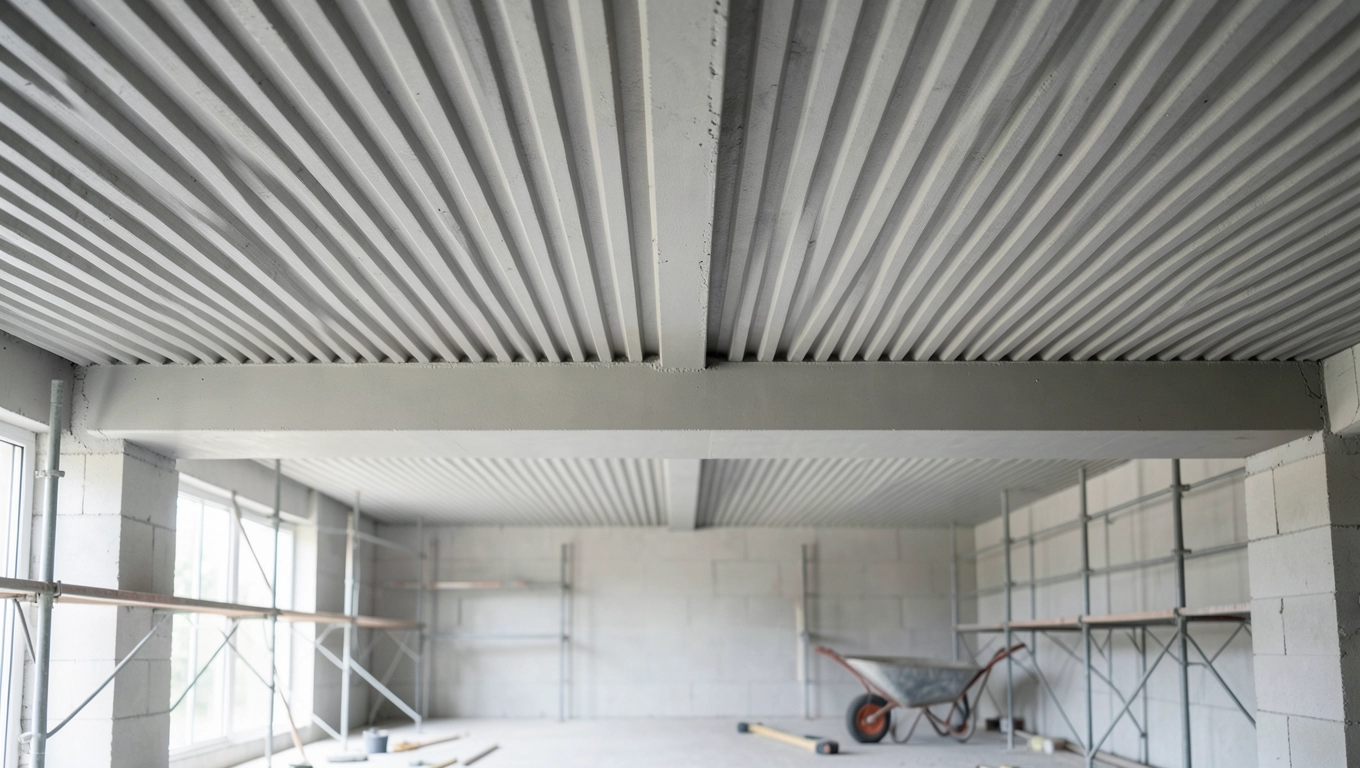

Żebro rozdzielcze to monolityczna poprzeczna belka żelbetowa wylewana bezpośrednio na budowie pomiędzy sąsiednimi belkami prefabrykowanymi stropu Teriva. Betonuje się ją w specjalnie przygotowanej szczelinie powstałej przez rozsunięcie dwóch rzędów pustaków. Efektem jest sztywne połączenie sąsiednich belek stropowych w jedną tarczę, która przenosi obciążenia nie tylko w kierunku głównym, ale i poprzecznym.

Bez takiego wzmocnienia poszczególne belki Terivy pracują w izolacji, uginając się niezależnie pod każdym obciążeniem skupionym. Zjawisko to fachowcy nazywają klawiszowaniem, bo strop zaczyna zachowywać się niczym klawiatura fortepianu, gdzie każdy klawisz ugina się osobno. Skutki są bardzo konkretne: rysy na tynku sufitu dokładnie w osiach belek, pęknięcia warstw posadzkowych, a w skrajnych przypadkach realna utrata nośności przy dużych obciążeniach użytkowych.

Kiedy stosować żebro rozdzielcze w Terivie rozpiętość i liczba żeber

Podstawowym kryterium jest rozpiętość stropu w świetle podpór, czyli odległość między ścianami nośnymi mierzona po wewnętrznych krawędziach. Im większa ta odległość, tym bardziej strop jest podatny na nierównomierne ugięcia poszczególnych belek i tym większe ryzyko klawiszowania.

Przy rozpiętości poniżej trzech metrów żebra rozdzielcze zwykle nie są wymagane, bo same belki Teriva mają wystarczającą sztywność poprzeczną dzięki krótkiej drodze ugięcia. W przedziale od trzech do czterech i pół metra wystarczy jedno żebro w środku, które przejmie połowę drogi i skutecznie zwiąże sąsiednie belki. Powyżej sześciu metrów potrzebna jest już indywidualna analiza konstruktora z konkretnym rysunkiem zbrojenia.

Rozmieszczenie żeber powinno być równomierne, najlepiej symetryczne względem osi stropu. Żebro umieszczone przypadkowo, bliżej jednej podpory, wprowadza nierównomierny rozkład momentów i może powodować koncentrację naprężeń tam, gdzie konstrukcja tego nie potrzebuje.

Warto pamiętać, że obecność ścian działowych biegnących równolegle do belek stropowych, ciężkich warstw posadzkowych lub lokalnych obciążeń skupionych (kominki, wanny, słupy) może wymusić dodatkowe żebra nawet przy stosunkowo krótkiej rozpiętości. Projektant musi wtedy wykonać dodatkowe sprawdzenie stanów granicznych użytkowalności.

Zbrojenie żebra rozdzielczego krok po kroku

Prawidłowe wykonanie żebra rozdzielczego zaczyna się od rozsunięcia pustaków o 7-10 cm, by uzyskać wystarczającą szerokość szczeliny na swobodne ułożenie zbrojenia i otuliny betonowej. Mniejsze rozsunięcie utrudnia późniejsze betonowanie i grozi powstawaniem rakowatych ubytków przy prętach.

Następnie pustaki trzeba zadeklować od strony żebra, czyli uszczelnić zaprawą lub pianką niskoprężną wszystkie otwory stykające się z planowaną szczeliną. Bez deklowania rzadki beton konsystencji plastycznej wleci do wnętrza pustaka, zwiększając masę stropu bez żadnego efektu nośnego, a jednocześnie odsłaniając zbrojenie od spodu.

Deskowanie od spodu wymaga solidnych stempli rozmieszczonych co 1,0-1,2 m, bo ciężar świeżego betonu w szczelinie potrafi odkształcić nawet grubą sklejkę. Stemple powinny być klinowane, by po stwardnieniu betonu dało się je płynnie opuścić bez szarpania konstrukcji.

Klasa stali zbrojeniowej to najczęściej AIIIN (B500SP) o granicy plastyczności 500 MPa, dopuszczalna również klasa AII (B500) zgodnie z normą PN-EN 10080. Dwa pręty Ø10-12 mm umieszcza się symetrycznie, jeden w strefie górnej, drugi w dolnej, by żebro przenosiło zarówno momenty dodatnie, jak i ujemne wynikające z obciążeń zmiennych.

Zakotwienie prętów w wieńcach równoległych do żebra to warunek przeniesienia sił rozciągających na sąsiednie belki. Standardowo stosuje się hak prostościenny lub odgięcie pod kątem 90° na długości co najmniej 30 cm, co odpowiada wymaganiom zakotwienia prostego wg Eurokodu 2 dla stali klasy B500.

Na rynku dostępne są gotowe kształtki żebra rozdzielczego, czyli prefabrykowane szkielety zbrojarskie zabetonowane w cienką płytkę styropianową. Pozwalają skrócić czas montażu o około 30-40% i wyeliminować konieczność ręcznego wiązania strzemion. Waga kształtki to zwykle 4-6 kg, więc jeden człowiek spokojnie ją przeniesie i ułoży w szczelinie.

Pręty rozdzielcze w stropach monolitycznych i gęstożebrowych

Oprócz żeber poprzecznych strop Teriva wymaga również prętów rozdzielczych ułożonych wzdłuż belek, w spoinach między pustakami a belkami prefabrykowanymi. Ich zadaniem jest przeciwdziałanie skurczowi betonu oraz rozkład obciążeń skupionych na większą powierzchnię.

Rozstaw prętów rozdzielczych w kierunku poprzecznym nie powinien przekraczać 33 cm, co odpowiada około trzem prętom na metr bieżący stropu. Minimalna średnica drutu wynosi 4,5 mm, a przy stropach o większych obciążeniach użytkowych (powyżej 3,0 kN/m²) warto sięgnąć po średnicę 6,0 mm. Nośność prętów rozdzielczych musi wynosić minimum 1/10 nośności zbrojenia głównego przy obciążeniu równomiernym oraz 1/4 przy obciążeniu skupionym.

Zakład prętów rozdzielczych na długości co najmniej 20 cm wykonuje się bez dodatkowego wiązania drutem, o ile styk znajduje się w strefie małych naprężeń rozciągających. Wiązanie drutem jest konieczne tylko w miejscach, gdzie zakład wypada w strefie rozciąganej i wymaga pełnego zakotwienia wg Eurokodu 2.

Stal prętów rozdzielczych powinna być tej samej klasy co zbrojenie główne, najczęściej B500SP. Mieszanie stali gładkiej A0 ze stalą żebrowaną B500 w obrębie jednego stropu jest dopuszczalne, ale utrudnia obliczenia i kontrolę jakości na budowie.

Najczęstsze błędy przy żebrze rozdzielczym i jak ich uniknąć

Pominięcie żebra rozdzielczego mimo przekroczonej rozpiętości to błąd wynikający zwykle z braku koordynacji między projektantem a wykonawcą. Ekipa widzi w projekcie rysunek szalunkowy bez wyraźnego oznaczenia żebra i zwyczajnie betonuje całą powierzchnię stropu. Konsekwencja to wspomniane klawiszowanie, widoczne jako rysy na suficie już po pierwszym sezonie grzewczym.

Niezakotwienie prętów w wieńcach równoległych to drugi klasyczny błąd. Pręty kończą się na krawędzi szczeliny bez żadnego połączenia z wieńcem, przez co żebro pracuje jako krótka belka swobodnie podparta zamiast jako element współpracujący z całą tarczą stropową. Wytrzymałość na zginanie spada wtedy nawet o 40% w porównaniu z prawidłowym zakotwieniem.

Zbyt małe rozsunięcie pustaków, rzędu 3-4 cm zamiast wymaganych 7-10 cm, wymusza stosowanie cieńszych prętów i utrudnia betonowanie. Mieszanka betonowa nie wypełnia wtedy szczeliny wokół strzemion, zostawiając puste przestrzenie przy otulinie. Korozja zbrojenia w takich miejscach postępuje kilkakrotnie szybciej niż przy prawidłowej otulinie.

Brak deklowania pustaków to błąd kosztowny w skutkach finansowych. Beton wpada do pustaków, zwiększając ciężar stropu nawet o 50 kg/m² bez żadnego efektu konstrukcyjnego. Dodatkowo odsłonięte dna pustaków od spodu tworzą mostki termiczne, które w budynkach energooszczędnych obniżają współczynnik U stropu o 0,1-0,2 W/(m²·K).

Pominięcie żebra w obliczeniach konstrukcyjnych zdarza się przy adaptacjach projektów gotowych, gdzie konstruktor dostosowuje strop do innego układu ścian. Nowe obciążenia wymagają nowych żeber, ale nie zawsze pojawiają się one na rysunku zbrojeniowym. Warto wtedy poprosić projektanta o pisemne potwierdzenie, że rozstaw żeber jest aktualny dla zmienionej geometrii.

Koszt i czas wykonania żebra rozdzielczego

Wykonanie jednego żebra rozdzielczego o długości 1 m to koszt rzędu 80-130 zł netto, na który składa się robocizna (deklowanie, szalowanie, układanie stali, betonowanie), materiały (beton C20/25, stal B500SP, drut wiązałkowy) oraz kształtki szalunkowe. Przy typowym stropie o powierzchni 100 m² i rozpiętości 4,5 m z jednym żebrem na każde 3 m długości belki, łączny koszt żeber to około 2-3% wartości całego stropu.

Czas wykonania pojedynczego żebra to 1,5-2,5 godziny roboczej ekipy dwuosobowej, wliczając szalowanie, zbrojenie i betonowanie. Na strop 100 m² potrzeba zwykle jednego pełnego dnia roboczego na wszystkie żebra, co przekłada się na około 4-6% łącznego czasu montażu stropu.

Inwestorzy czasem pytają, czy żebra można pominąć, żeby zaoszczędzić. Odpowiedź konstruktora jest zawsze taka sama: nie. Koszt żeber to ułamek wartości stropu, a konsekwencje ich braku (zarysowania, utrata nośności, reklamacje) pochłaniają wielokrotnie więcej środków niż prawidłowe wykonanie. Każdy etap budowy warto rozliczać z konkretnym wykonawcą, który przedstawi realny kosztorys.

Normy i przepisy dotyczące żebra rozdzielczego

Projektowanie żebra rozdzielczego opiera się na normie PN-EN 1992-1-1, czyli Eurokodzie 2, w zakresie wymiarowania przekrojów żelbetowych na zginanie i ścinanie. W części dotyczącej stropów gęstożebrowych uzupełnia ją norma PN-EN 15037, która obejmuje belkowo-pustakowe systemy stropowe z betonu, w tym rodzinę Teriva.

W polskim prawie budowlanym każdy strop wymaga projektu konstrukcyjnego sporządzonego przez osobę z uprawnieniami budowlanymi w specjalności konstrukcyjno-budowlanej. Samowolna zmiana liczby lub przekroju żeber rozdzielczych traktowana jest jako odstępstwo od zatwierdzonego projektu i wymaga wpisu do dziennika budowy oraz ponownych obliczeń.

Minimalna otulina betonowa prętów zbrojeniowych w stropie wynosi 25 mm dla klasy ekspozycji XC1 (środowisko suche), co odpowiada typowym pomieszczeniom mieszkalnym. W łazienkach i kuchniach, gdzie wilgotność powietrza jest wyższa, projektant może zaostrzyć wymagania do 30-35 mm, stosując dodatek związany z klasą XC3.

Kiedy żebro rozdzielcze nie jest potrzebne

Przy rozpiętości stropu do trzech metrów żebra rozdzielcze są zbędne, o ile nie występują skoncentrowane obciążenia punktowe powyżej 2,0 kN. Krótkie belki Teriva mają wystarczającą sztywność własną, by zapobiec klawiszowaniu bez dodatkowych wzmocnień poprzecznych.

Strop nad piwnicą lub garażem podziemnym o małej powierzchni i rozpiętości do 2,5 m również nie wymaga żeber, nawet przy stosunkowo dużym obciążeniu użytkowym. Wynika to z faktu, że krótka droga przenoszenia sił nie pozwala na powstanie istotnych różnic ugięcia między sąsiednimi belkami.

W stropach z dodatkową płytą nadbetonu o grubości powyżej 50 mm wylaną na całej powierzchni efekt tarczowy uzyskuje się automatycznie, bez żeber rozdzielczych. Taka płyta działa jak sztywna membrana rozkładająca obciążenia na wszystkie belki jednocześnie.

Warto przy tym podkreślić, że rezygnacja z żebra rozdzielczego wymaga każdorazowo pisemnej zgody projektanta. Nawet jeśli teoretycznie konstrukcja spełnia wymagania bez żebra, to zmiana zapisów projektu leży wyłącznie w gestii autora dokumentacji.

Żebro rozdzielcze a inne rozwiązania usztywniające strop

Oprócz żeber rozdzielczych w stropie Teriva można zastosować inne rozwiązania zwiększające sztywność poprzeczną. Należą do nich stalowe profile rozdzielcze wpuszczane w spoiny między pustakami, betonowe podciągi poprzeczne wylewane razem ze stropem oraz płyta nadbetonu o grubości 40-60 mm rozłożona na całej powierzchni.

Profile stalowe, najczęściej ceowniki zimnogięte C100 lub dwuteowniki IPE 120, stosuje się w obiektach przemysłowych, gdzie wymagana jest zwiększona nośność punktowa. W budownictwie mieszkaniowym profile te są ekonomicznie nieopłacalne i zastępuje je się żebrami żelbetowymi.

Płyta nadbetonu to rozwiązanie coraz popularniejsze w domach energooszczędnych, bo jednocześnie usztywnia strop, poprawia akumulację cieplną i ułatwia układanie ogrzewania podłogowego. Koszt płyty to około 60-90 zł netto za m², ale jej zastosowanie eliminuje konieczność wykonywania żeber rozdzielczych przy rozpiętości do 5 m.

Checklist wykonawcy przed i po betonowaniu żebra rozdzielczego

Prawidłowe wykonanie żebra rozdzielczego wymaga systematycznej kontroli na każdym etapie. Poniższa lista pozwala uniknąć najczęstszych błędów i zapewnić zgodność z projektem.

Przed betonowaniem

• Rozsunięcie pustaków wynosi 7-10 cm, nie mniej.
• Pustaki zadekowane zaprawą lub pianką od strony żebra.
• Pręty główne Ø10-12 mm ułożone symetrycznie, góra i dół.
• Strzemiona Ø4,5-6 mm rozmieszczone co 60 cm, związane drutem.
• Zakotwienie prętów w wieńcach minimum 30 cm.
• Otulina betonowa minimum 25 mm, podkładki dystansowe rozmieszczone.
• Deskowanie podparte stemplami co 1,0-1,2 m, klinowane.

Po betonowaniu

• Beton zagęszczony wibrowaniem wgłębnym lub listwowym.
• Powierzchnia żebra wyrównana z poziomem belek stropowych.
• Pielęgnacja betonu minimum 7 dni (polewanie wodą lub folia).
• Stemple pozostawione do czasu osiągnięcia 70% wytrzymałości betonu.
• Wpisy do dziennika budowy potwierdzające zgodność z projektem.

Żebro rozdzielcze w stropie Teriva to element konstrukcyjny, którego nie da się zastąpić domowymi sposobami. Prawidłowo wykonane łączy sąsiednie belki w jedną tarczę i zapobiega klawiszowaniu, które w przeciwnym razie ujawnia się rysami już po pierwszym sezonie grzewczym.

Rozpiętość stropu determinuje liczbę żeber: zero do trzech metrów, jedno do czterech i pół metra, dwa do sześciu metrów. Powyżej sześciu metrów każdy przypadek wymaga indywidualnych obliczeń konstruktora z uprawnieniami. Zbrojenie składa się z dwóch prętów głównych Ø10-12 mm oraz strzemion co 60 cm, zakotwionych w wieńcach na długości co najmniej 30 cm.

Najczęstsze błędy wykonawcze to pominięcie żebra mimo przekroczonej rozpiętości, brak zakotwienia w wieńcach, zbyt małe rozsunięcie pustaków i brak deklowania. Każdy z tych błędów obniża bezpieczeństwo konstrukcji i trudno go naprawić po zabetonowaniu stropu. Dlatego inspekcja każdego żebra przed wylaniem betonu to obowiązek kierownika budowy, nie tylko życzenie projektanta.

Koszt żeber to zaledwie 2-3% wartości stropu, a czas ich wykonania nie przekracza 5% czasu montażu. To niewielka cena za spokój na dekady. Każdy inwestor planujący budowę domu z prefabrykowanym stropem gęstożebrowym powinien potraktować żebra rozdzielcze jako inwestycję, a nie zbędny wydatek.

Przy planowaniu budowy warto skonsultować szczegóły wykonania żeber z doświadczonym kierownikiem budowy jeszcze przed wylaniem stropu. Pozwoli to uniknąć kosztownych poprawek i uzyskać gwarancję, że strop będzie pracował jako jednolita tarcza przez cały okres użytkowania budynku.

Źródła danych i normy: PN-EN 1992-1-1 (Eurokod 2), PN-EN 15037 (stropy belkowo-pustakowe), PN-EN 10080 (stal zbrojeniowa), Dziennik Ustaw (Prawo budowlane), Polska Norma dotycząca konstrukcji żelbetowych. Strona internetowa PKN: www.pkn.pl. Strona internetowa PKB: www.portalpb.pl.
