Stropy Teriva: Jak Mądrze Zaprojektować Konstrukcję w 2026

Projektowanie stropów Teriva wymaga czegoś więcej niż wybrania wymiaru pustaka z katalogu chodzi o precyzyjne powiązanie geometrii żeber, klasy betonu i układu zbrojenia z rzeczywistym obciążeniem użytkowym, które ten strop przeniesie przez następne kilkadziesiąt lat. Poniżej znajdziesz konkretne zasady doboru pustaków i belek, rozmieszczania żeber rozdzielczych oraz projektowania stropu pod obciążenia zmienne i skupione, oparte na polskich normach i fizyce pracy takiego stropu gęstożebrowego.

• Dobór pustaków i belek stropowych Teriva
• Rozstaw żeber i zbrojenie stropu Teriva
• Projektowanie stropu Teriva pod konkretne obciążenia

Dobór pustaków i belek stropowych Teriva

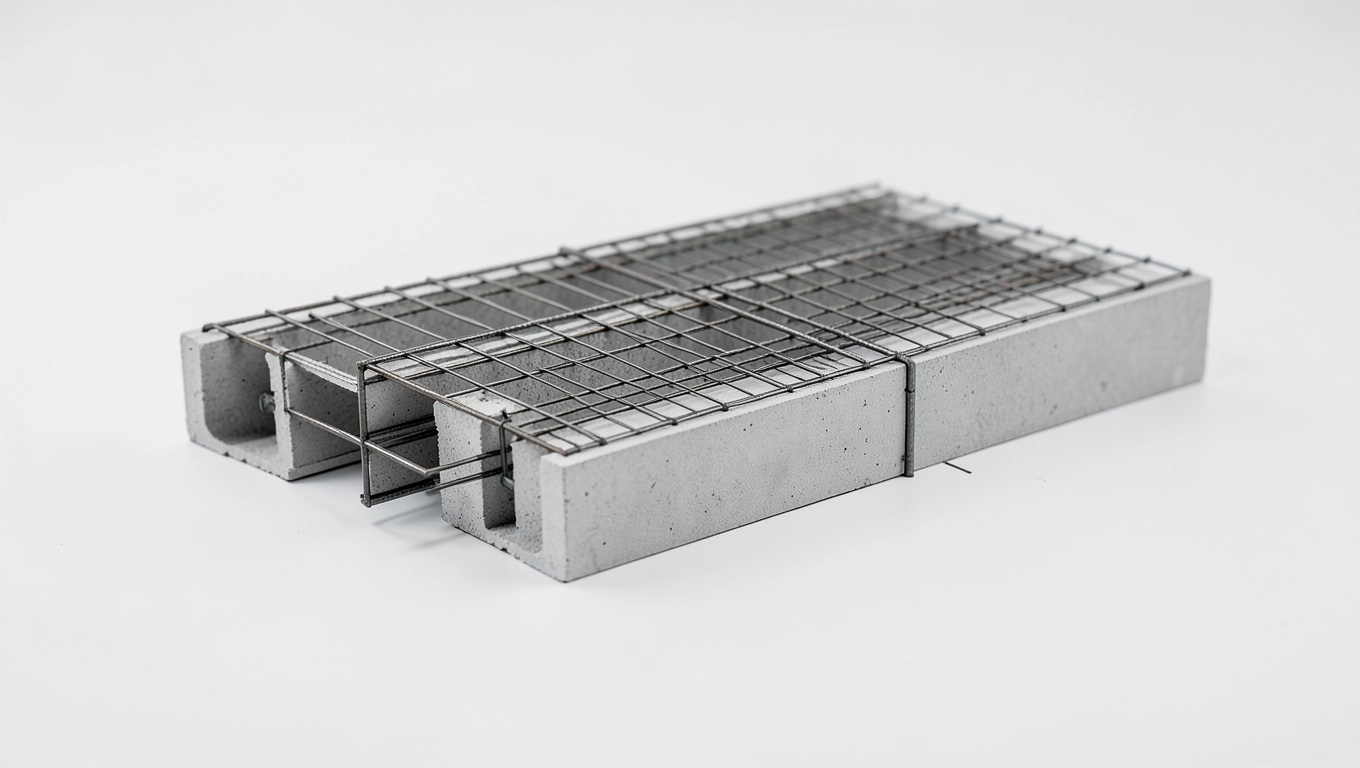

Podstawą każdego stropu Teriva jest układ: betonowa belka prefabrykowana z kratownicową przestrzenną wkładką stalową, pustak keramzytobetonowy lub z betonu lekkiego wypełniający przestrzeń między żebrami, a następnie warstwa nadbetonu wylewanego na budowie. Pustak nie pełni funkcji nośnej po stwardnieniu stropu w pierwszej fazie przed związaniem nadbetonu przenosi jedynie ciężar własny i obciążenia technologiczne, a docelową nośność zapewnia żebro betonowe utworzone przez zabetonowanie przestrzeni między pustakami.

Wysokość pustaka determinuje więc grubość konstrukcyjną stropu. Najpopularniejsze warianty to Teriva 4 (wysokość 200 mm, pustak 200 mm, nadbeton 40 mm) oraz Teriva 5 (wysokość 240 mm). Przy rozstawie osiowym żeber wynoszącym 600 mm oś wypada w połowie sąsiednich pustaków, co daje modularną, powtarzalną siatkę. Im wyższa odmiana, tym większa rozpiętość możliwa do uzyskania bez podparcia pośredniego, ponieważ zwiększa się ramię wewnętrzne przekroju zginanego.

Dobór pustaków determinuje też ciężar własny stropu. Wypełnienie keramzytobetonowe waży 80-120 kg/m², a jego niska gęstość objętościowa wynika z porowatej struktury kruszywa, w którym zamknięte pęcherzyki powietrza znacząco redukują masę, jednocześnie zachowując wystarczającą wytrzymałość na ściskanie w fazie montażowej. To właśnie ta lekkość sprawia, że Teriva pozostaje popularna w domach jednorodzinnych, gdzie redukcja obciążenia na ściany i fundamenty przekłada się na realne oszczędności.

Belki prefabrykowane dobiera się na podstawie projektowanej rozpiętości w świetle, uwzględniając długość oparcia na murze (minimum 80 mm) oraz całkowitą długość belki. Kratownica stalowa w belce jest obliczana na moment zginający występujący w fazie montażowej, kiedy to pustaki i mokry nadbeton obciążają belkę jeszcze przed uzyskaniem pełnej sztywności stropu. Stąd długość belki sięga zwykle 200-300 mm poza oś podparcia.

W sytuacjach, gdy rozpiętość przekracza 6,0 m, standardowe pustaki Teriva mogą nie wystarczyć wtedy rozważa się Teriva 8 z pustakiem o wysokości 300 mm lub stropy typu Fert z pustakami żużlobetonowymi. Wybór spośród rozwiązań dostępnych na rynku warto poprzedzić porównaniem parametrów technicznych, ponieważ każda odmiana ma inne zalecenia montażowe i nośności.

Nie stosuje się Teriva 4 przy rozpiętościach powyżej 4,5 m, ponieważ moment zginający w środku przęsła przekracza nośność standardowego żebra przy typowym zbrojeniu. Z kolei Teriva 8 w domu jednorodzinnym o małych rozpiętościach to niepotrzebne obciążenie stropu i wydatek, który zwraca się dopiero przy większych otwartych przestrzeniach.

Rozstaw żeber i zbrojenie stropu Teriva

Żebra rozdzielcze to ukryty szkielet stropu Teriva. Powstają w wyniku zabetonowania przestrzeni między pustakami i odpowiadają za przeniesienie momentów zginających oraz sił poprzecznych. Standardowy rozstaw osiowy żeber wynosi 600 mm, lecz w strefach zwiększonych obciążeń dopuszcza się jego zmniejszenie do 450 mm, co przekłada się na krótszą drogę rozchodzenia się naprężeń w strefie ściskanej płyty nadbetonu.

Zbrojenie główne żebra stanowią dwa pręty ze stali AIIIN (B500SP) o średnicy 12-16 mm, umieszczone w dolnej strefie przekroju w obrębie kratownicy prefabrykowanej belki. Średnica wynika z obliczeń statycznych: dla typowego stropu mieszkalnego o rozpiętości 5,0 m i obciążeniu użytkowym 2,0 kN/m² wystarczają dwa pręty Ø12, a przy rozpiętości 6,5 m potrzeba już dwóch prętów Ø16. Stal B500SP wyróżnia się podwyższoną ciągliwością, co ma znaczenie w sytuacjach pożarowych oraz przy nierównomiernym osiadaniu budynku.

Strzemiona w żebrach montuje się co 200-250 mm w strefie przypodporowej (odległość od podpory równa wysokości stropu) i co 300-400 mm w strefie środkowej. Ich zadaniem jest zapobieganie rysom ukośnym, które mogłyby powstać w wyniku działania sił tnących im bliżej podpory, tym siły poprzeczne są większe, więc strzemiona muszą być gęstsze. Pominięcie tego zróżnicowania to częsty błąd wykonawczy, prowadzący do rys przy krawędziach stropu po kilku sezonach eksploatacji.

Zbrojenie rozdzielcze układa się prostopadle do żeber głównych, w warstwie nadbetonu. Typowo są to pręty Ø8 w rozstawie co 250-300 mm. Pełnią one rolę rozkładową: ograniczają wpływ obciążeń skupionych, rozkładając je na kilka sąsiednich żeber, co wynika z modelu pracy stropu jako rusztu, w którym obciążenie działające na jedno żebro przenosi się częściowo na żebra sąsiednie dzięki sztywności płyty nadbetonu.

Przy otworach w stropie, większych niż 300×300 mm, konieczne jest wzmocnienie krawędzi wymianami stalowymi. Wymian to belka stalowa (kątownik, ceownik lub spawany profil teowy) przenosząca obciążenie z wyciętego fragmentu stropu na sąsiednie żebra lub podciąg. Jego przekrój dobiera konstruktor na podstawie obciążenia i rozpiętości otworu, a brak wymianu przy większych przebiciach (np. pod schody strychowe) powoduje rysy narożne i ugięcia widoczne na suficie.

Nie wolno redukować zbrojenia w strefie przypodporowej poniżej wartości z projektu, nawet jeśli wizualnie fragment stropu wydaje się mniej obciążony. Mechanizm zniszczenia stropu gęstożebrowego najczęściej zaczyna się od rysy ukośnej przy podporze, gdzie ścinanie osiąga wartości krytyczne.

Projektowanie stropu Teriva pod konkretne obciążenia

Obciążenia projektowe dzieli się na stałe (ciężar własny stropu, warstwy wykończeniowe, ścianki działowe) oraz zmienne (meble, użytkownicy, sprzęt). Polska norma PN-EN 1991-1-1 wprowadza podział obciążeń użytkowych na kategorie: A (powierzchnie mieszkalne) 1,5-2,0 kN/m², B (biurowe) 2,0-3,0 kN/m², C (gromadzenie ludzi) nawet 5,0 kN/m². W domu jednorodzinnym strop międzykondygnacyjny oblicza się zazwyczaj na 2,0 kN/m² obciążenia zmiennego, ale już strop nad piwnicą z lekkim wykończeniem wystarczy projektować na 1,5 kN/m².

Obciążenia skupione stanowią osobną kategorię, pomijaną w typowych obliczeniach, a kluczową w praktyce. Ciężka wanna żeliwna (300-400 kg), kominek z kominem (500-1000 kg), słup podpierający więźbę dachową wszystkie te elementy wymagają wzmocnienia stropu w miejscu posadowienia. Najczęściej stosuje się dodatkowe żebra wzmocnione lub podciąg stalowy ukryty w grubości stropu, rozkładający siłę skupioną na kilka żeber sąsiednich.

W pomieszczeniach mokrych (łazienki, pralnie) normowy współczynnik obciążenia zmiennego wynosi 1,5 kN/m² z uwzględnieniem warstwy wody na posadzce. W praktyce inwestorzy dodatkowo zwiększają zapas, montując ciężkie kabiny prysznicowe z odpływem liniowym lub wanny z hydromasażem. W takich strefach zaleca się zmniejszenie rozstawu żeber do 450 mm i zwiększenie średnicy zbrojenia rozdzielczego do Ø10.

Ścianki działowe lekkie (kartonowo-gipsowe) traktuje się jako obciążenie równomiernie rozłożone, dodając 0,5-1,2 kN/m² w zależności od masy 1 m² ścianki. Ciężkie ściany murowane z cegły pełnej lub silikatów wymagają ułożenia bezpośrednio na stropie podciągu, ponieważ ich ciężar skupiony na krótkim odcinku przekracza nośność pojedynczego żebra. W projekcie ścian wskazuje się ich przebieg, a konstruktor weryfikuje, czy strop przeniesie dodatkowe obciążenie w strefie posadowienia.

Nośność ogniowa stropu Teriva zależy od grubości otuliny zbrojenia i klasy betonu. Standardowo uzyskuje się REI 60, czyli 60 minut odporności ogniowej wystarczające w budownictwie mieszkaniowym niskim. Aby podnieść klasę do REI 120, stosuje się dodatkową warstwę tynku cementowo-wapiennego na dolnej powierzchni stropu, zwiększającą grubość otuliny prętów zbrojeniowych i opóźniającą nagrzewanie stali w warunkach pożaru.

Projekt stropu Teriva musi uwzględniać ugięcia dopuszczalne, które wg PN-EN 1992-1-1 nie powinny przekraczać L/250 dla stropów bez elementów podatnych na pękanie oraz L/350 z elementami takimi jak tynki czy ścianki działowe mocowane do sufitu. Przy rozpiętości 5,0 m dopuszczalne ugięcie wynosi zatem 20 mm. Przekroczenie tej wartości skutkuje pękaniem tynków i widocznymi rysami na styku ściana-sufit, nawet jeśli nośność stropu pozostaje zachowana.

Nie projektuje się stropu Teriva w halach przemysłowych, garażach podziemnych ani wszędzie tam, gdzie normowe obciążenia użytkowe przekraczają 5,0 kN/m². W takich obiektach stosuje się stropy monolityczne, płaskie stropy filigran lub prefabrykowane płyty kanałowe HC, których nośność i sztywność znacznie przewyższają parametry stropów gęstożebrowych.

Proces projektowania stropu Teriva zaczyna się od analizy obciążeń i wyznaczenia rozpiętości efektywnej, a kończy na rysunkach wykonawczych zawierających rozmieszczenie belek, żeber rozdzielczych, zbrojenia dolnego i górnego oraz detali oparcia na ścianach. Każdy etap wymaga współpracy z uprawnionym konstruktorem, który na podstawie obliczeń statycznych dobierze konkretne średnice prętów i grubość nadbetonu. Dobrze zaprojektowany strop Teriva zachowuje pełną funkcjonalność przez dziesięciolecia, dlatego warto poświęcić czas na precyzyjne ustalenie wszystkich parametrów jeszcze przed rozpoczęciem budowy.
